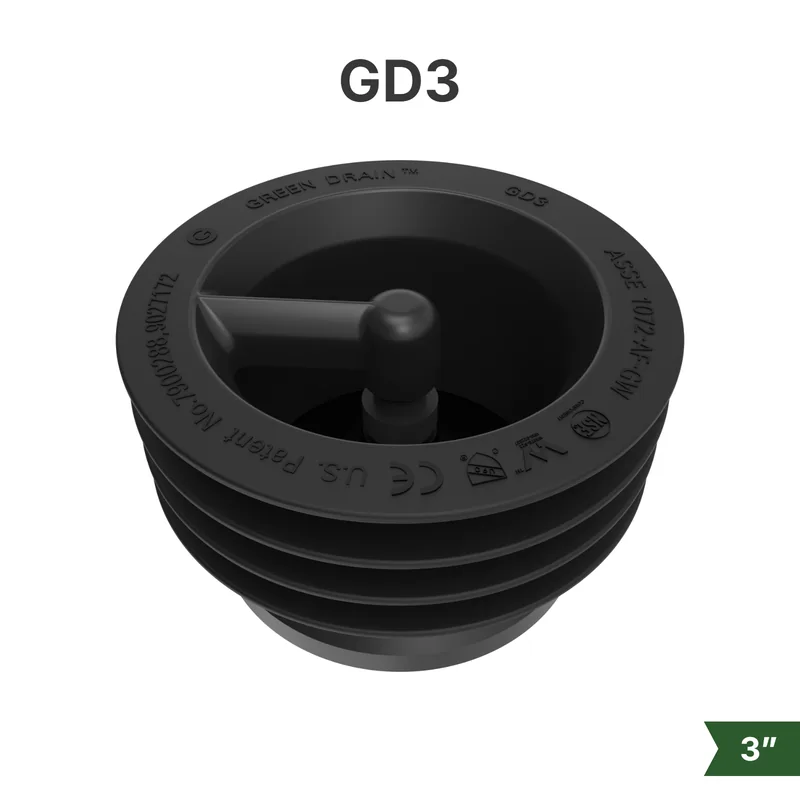

Sello sin agua de 3"
Se adapta a bocas de drenaje de 3" (DN80). Se coloca sin herramientas, en segundos.
Envío gratis en todos los pedidos de EE. UU.
Inspeccione el sello a los 6 a 12 meses de uso para confirmar que la silicona sigue intacta y sellando bien. Reemplácelo solo si es necesario: los drenajes de uso intenso se desgastan antes; los de poco uso suelen durar un año o más.
Cómo funciona.
Green Drain es una válvula de una vía para su drenaje de piso. El agua baja y sale. Nada regresa.
Adentro hay una válvula suave de silicona. El agua al correr la abre; en cuanto el agua se detiene, se cierra y sella herméticamente contra gases de alcantarillado, olores y plagas. Como sella con silicona y no con agua, nunca se seca como puede pasarle a una trampa común, incluso si el drenaje pasa semanas sin usarse.
Se adapta a drenajes de 3", de 68 a 81 mm, y se coloca a mano. Sin herramientas, sin plomero, instalado en segundos.
Mida el tubo. No la rejilla, no el tazón.
Levante la rejilla. En el fondo del cuerpo del drenaje hay una boca de tubo redonda. Medida por el centro, de pared interior a pared interior, ese es el único número que importa. El GD3 se asienta en un tubo de 68 a 81 mm (3 pulg.). Si la boca es ovalada, use la medida menor. Fuera de ese rango, le corresponde otra medida: vea todas las medidas.
No mida la rejilla
La rejilla es la tapa sobre la que se camina. Se apoya encima del cuerpo del drenaje y es más ancha que el tubo de abajo, así que su ancho no dice nada sobre el ajuste.
No mida el tazón
El tazón es el receptáculo bajo la rejilla que canaliza el agua hacia abajo. También es más ancho que el tubo. El Green Drain no se asienta aquí.
Mida el tubo
En el fondo del tazón está la boca redonda del tubo. Aquí es donde se asienta el Green Drain, así que este es el ancho que hay que medir. Límpiela y mida de pared interior a pared interior.
Guía completa de instalación (en inglés): cómo medir, elegir la medida e instalar.
Cualquier drenaje de piso cuya salida sea un tubo redondo dentro del rango del GD3. La forma de la rejilla no importa; el tubo de abajo sí. Retire primero cualquier canasta o filtro del tazón.
De una vía. Se abre cuando el agua baja y se cierra cuando el flujo se detiene. Sin agua que reponer, sin electricidad, sin cebado.
Revise el sello entre los 6 y 12 meses de uso y reemplácelo solo si es necesario.
Se instala en 30 segundos. Sin herramientas.
Levante la rejilla
La mayoría de las rejillas se levantan a mano. Algunas llevan un tornillo central; desatorníllelo y luego levante.
Mida la boca
Mida la boca del tubo en el fondo del tazón, de pared interior a pared interior. El GD3 se adapta a tubos de 68 a 81 mm (3 pulg.).
Presiónelo
Empuje el Green Drain dentro del tubo a mano hasta que quede de 2 a 4 pulgadas (50 a 100 mm) por debajo del borde del tubo. El empaque de silicona sella firmemente contra las paredes del tubo.
Vuelva a colocar la rejilla
Vuelva a poner la rejilla. Listo. Nada que conectar, cebar ni reponer, y un piso comercial completo toma una tarde. Se retira a mano o con la herramienta de extracción.
Probado por SGS. Los datos que importan.
El GD3 fue el modelo de prueba del laboratorio SGS, que demostró la retención de más del 99.9% de un bacteriófago MS2 en aerosol, un sustituto viral validado.
Especifique Green Drain en su próximo proyecto.
Descargue las familias Revit de cada modelo Green Drain; también estamos en BSD SpecLink y MasterSpec.
Especificaciones técnicas
| Modelo | GD3 |
| Medida de tubería | 3" (68-81 mm) / DN80 |
| Altura | 51 mm |
| Diámetro del cuerpo (sin empaque) | 61.49 mm (2.421"), base 66.68 mm (2.625") |
| Cuerpo con empaque | 82.76 mm (3.258") de ancho x 50.5 mm (1.988") |
| Material del cuerpo | Plástico ABS |
| Material de la válvula | Caucho de silicona |
| Material del sello | Empaque de silicona |
| Caudal | 105.70 L/min |
| Resistencia a la presión (DTI) | 660 Pa |
| Prueba SGS de retención de aerosoles | >99.9% de retención de un sustituto viral MS2 en aerosol |
| Licencia WaterMark | WM-022837 (DN80) |
| Patentes | Varias patentes de EE. UU. e internacionales |
Industrias que atendemos.
Green Drain está instalado en una amplia variedad de instalaciones.
Certificaciones y cumplimiento.
Listado cUPC
Expediente IAPMO 9301
Estándar ASSE 1072-2020
Estándar de desempeño para sellos mecánicos de trampaEvaluado bajo el expediente cUPC IAPMO R&T n.º 9301
CE / ETA-18/0536
Evaluación técnica europea
NSF/ANSI 2
Certificado para equipos alimentarios
HACCP International
Certificación de seguridad alimentaria (certificado RG-05)
WaterMark Australia
WM-022837 (DN80)
Conforme a Prop 65
Seguridad de materiales de California
Prueba SGS de retención de aerosoles
Más del 99.9% de retención del sustituto viral MS2
Probado por el DTI
Rapport 957187
IAPMO R&T
Laboratorio de pruebas acreditado
VA Godkendelse
Aprobación danesa de plomería
Lo que dicen los operadores.
"Después de instalar su producto en todos nuestros drenajes de piso, vimos una reducción notable en la actividad de moscas de la fruta y mosquitos. También nos impresionó que el caudal de nuestra canaleta se mantuviera constante."
"Me impresionaron la sencillez del diseño y la calidad de los materiales. Solo con resolver el problema de plagas ya nos convenció."
¿Listo para proteger sus drenajes?
Se coloca y listo. Sin herramientas. Funciona desde el primer día.
