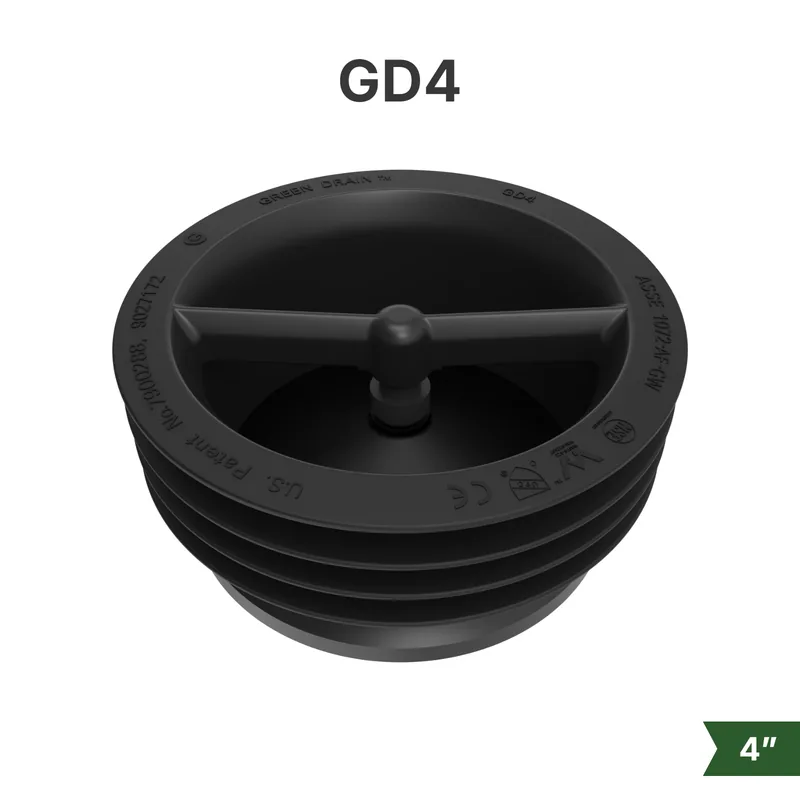

Sello sin agua Green Drain GD4 para drenajes de piso de 4"
Vista principal
Demo
GD4

Sello sin agua de 4"

Se adapta a bocas de drenaje de 4" (DN100). Se coloca sin herramientas, en segundos.

$49.95

Envío gratis en todos los pedidos de EE. UU.

Medida de tubería 4" (99-107mm)
Caudal ≥340.00 L/min
Tiempo de instalación 30 segundos
Agregar al carrito Solicitar cotización
Listado cUPC
Conforme a ASSE 1072
Envío gratis en EE. UU.

Inspeccione el sello a los 6 a 12 meses de uso para confirmar que la silicona sigue intacta y sellando bien. Reemplácelo solo si es necesario: los drenajes de uso intenso se desgastan antes; los de poco uso suelen durar un año o más.

Corte de un drenaje de piso de 4" y su trampa

Cómo funciona.

Green Drain es una válvula de una vía para su drenaje de piso. El agua baja y sale. Nada regresa.

Adentro hay una válvula suave de silicona. El agua al correr la abre; en cuanto el agua se detiene, se cierra y sella herméticamente contra gases de alcantarillado, olores y plagas. Como sella con silicona y no con agua, nunca se seca como puede pasarle a una trampa común, incluso si el drenaje pasa semanas sin usarse.

Se adapta a drenajes de 4", de 99 a 107 mm, y se coloca a mano. Sin herramientas, sin plomero, instalado en segundos.

¿Le queda a su drenaje? Mida primero

Mida el tubo. No la rejilla, no el tazón.

Levante la rejilla. En el fondo del cuerpo del drenaje hay una boca de tubo redonda. Medida por el centro, de pared interior a pared interior, ese es el único número que importa. El GD4 se asienta en un tubo de 99 a 107 mm (4 pulg.). Si la boca es ovalada, use la medida menor. Fuera de ese rango, le corresponde otra medida: vea todas las medidas.

Drenaje en corte con la rejilla resaltada: no es la parte que se mide

No mida la rejilla

La rejilla es la tapa sobre la que se camina. Se apoya encima del cuerpo del drenaje y es más ancha que el tubo de abajo, así que su ancho no dice nada sobre el ajuste.

Drenaje en corte con el tazón resaltado: no es la parte que se mide

No mida el tazón

El tazón es el receptáculo bajo la rejilla que canaliza el agua hacia abajo. También es más ancho que el tubo. El Green Drain no se asienta aquí.

Drenaje en corte con el tubo resaltado: la parte que se mide

Mida el tubo

En el fondo del tazón está la boca redonda del tubo. Aquí es donde se asienta el Green Drain, así que este es el ancho que hay que medir. Límpiela y mida de pared interior a pared interior.

Drenaje de piso visto desde arriba sin la rejilla: una cinta métrica sobre la boca del tubo de A a B
Mida de A a B. La boca del tubo en el fondo del tazón.

Guía completa de instalación (en inglés): cómo medir, elegir la medida e instalar.

Se adapta a estos drenajes
Drenaje de piso redondo, isométrico, con la salida del tubo resaltada
Redondo
Drenaje de piso cuadrado, isométrico, con la salida del tubo resaltada
Cuadrado
Fregadero de piso, isométrico, con la salida del tubo resaltada
Fregadero de piso
Canaleta de drenaje, isométrica, con la salida del tubo resaltada
Canaleta

Cualquier drenaje de piso cuya salida sea un tubo redondo dentro del rango del GD4. La forma de la rejilla no importa; el tubo de abajo sí. Retire primero cualquier canasta o filtro del tazón.

GD4 en corte con agua bajando por el faldón abierto
Con flujo de agua. El faldón de silicona se abre y el agua pasa.
GD4 en corte con el faldón cerrado y los gases de alcantarillado retenidos abajo
Sin flujo. El faldón se cierra. El aire, los olores y los insectos se quedan abajo.
La válvula, dos estados

De una vía. Se abre cuando el agua baja y se cierra cuando el flujo se detiene. Sin agua que reponer, sin electricidad, sin cebado.

Revise el sello entre los 6 y 12 meses de uso y reemplácelo solo si es necesario.

Se instala en 30 segundos. Sin herramientas.

1
Paso 1: la rejilla levantada de un drenaje de piso, en corte

Levante la rejilla

La mayoría de las rejillas se levantan a mano. Algunas llevan un tornillo central; desatorníllelo y luego levante.

2
Paso 2: midiendo la boca del tubo en el fondo del drenaje, de pared interior a pared interior

Mida la boca

Mida la boca del tubo en el fondo del tazón, de pared interior a pared interior. El GD4 se adapta a tubos de 99 a 107 mm (4 pulg.).

3
Paso 3: el GD4 presionado dentro de la boca del tubo

Presiónelo

Empuje el Green Drain dentro del tubo a mano hasta que quede de 2 a 4 pulgadas (50 a 100 mm) por debajo del borde del tubo. El empaque de silicona sella firmemente contra las paredes del tubo.

4
Paso 4: la rejilla de vuelta en su lugar sobre el GD4 asentado

Vuelva a colocar la rejilla

Vuelva a poner la rejilla. Listo. Nada que conectar, cebar ni reponer, y un piso comercial completo toma una tarde. Se retira a mano o con la herramienta de extracción.

Datos de desempeño ASSE 1072-2020

Probado de forma independiente por IAPMO R&T. Resultados verificados por un laboratorio externo acreditado.

≥340 L/min Caudal (Level U) No restringe el drenaje.
32g Fuerza de apertura Abre con aproximadamente 32 gramos (1.1 oz) de agua.
2,500+ Resistencia en ciclos Ciclos de apertura y cierre probados y aprobados.
>96% Reducción de evaporación Mantiene el sello de la trampa sin agua.
Para arquitectos e ingenieros

Especifique Green Drain en su próximo proyecto.

Descargue las familias Revit de cada modelo Green Drain; también estamos en BSD SpecLink y MasterSpec.

Descargar familias Revit Ver especificaciones completas →

Especificaciones técnicas

ModeloGD4
Medida de tubería4" (99-107 mm) / DN100
Altura51 mm
Diámetro del cuerpo (sin empaque)88.39 mm (3.480"), base 93.47 mm (3.680")
Cuerpo con empaque108.56 mm (4.274") de ancho x 50.7 mm (1.996")
Material del cuerpoPlástico ABS
Material de la válvulaCaucho de silicona
Material del selloEmpaque de silicona
Caudal≥340.00 L/min
Fuerza de apertura ASSE 107232 g
Vida útil en ciclos ASSE 1072>2,500 ciclos
Reducción de evaporación ASSE 1072>96%
Resistencia a la presión (DTI)>400 Pa
Licencia WaterMarkWM-022837 (DN100)
PatentesVarias patentes de EE. UU. e internacionales

Industrias que atendemos.

Green Drain está instalado en una amplia variedad de instalaciones.

Salud Escuelas K-12 Universidades Edificios de oficinas Hoteles Restaurantes Industria Industria alimentaria Gobierno Aeropuertos Residencias para adultos mayores Centros de datos

Certificaciones y cumplimiento.

Certificación cUPC de Green Drain — expediente IAPMO 9301, ASSE 1072-2020

Listado cUPC

Expediente IAPMO 9301

Estándar ASSE 1072-2020

Estándar de desempeño para sellos mecánicos de trampaEvaluado bajo el expediente cUPC IAPMO R&T n.º 9301

Marcado CE de Green Drain, evaluación técnica europea ETA-18/0536

CE / ETA-18/0536

Evaluación técnica europea

Certificación NSF/ANSI 2 de Green Drain para equipos alimentarios

NSF/ANSI 2

Certificado para equipos alimentarios

Certificación de seguridad alimentaria HACCP International de Green Drain

HACCP International

Certificación de seguridad alimentaria

Certificación WaterMark Australia de Green Drain WM-022837

WaterMark Australia

WM-022837 (DN100)

Green Drain conforme a la Proposición 65 de California

Conforme a Prop 65

Declaración de conformidad de California

SGS

Prueba SGS de retención de aerosoles

Informe de prueba · retención de más del 99.9% de un bacteriófago MS2 en aerosol (sustituto viral)

Green Drain probado por el Instituto Tecnológico Danés (DTI)

Probado por el DTI

Informe de prueba · Rapport 957187

Producto de plomería certificado IAPMO R&T de Green Drain

IAPMO R&T

Laboratorio de pruebas acreditado

Green Drain VA Godkendelse, aprobación danesa de plomería

VA Godkendelse

Aprobación danesa de plomería

Ver todas las certificaciones

Lo que dicen los operadores.

"Han pasado 4 meses y no he recibido una sola queja ni observación desde que se instalaron los Green Drain."

Winston Andrews, CEO

Pleasanton Unified School District

"Una vez instalado, el Green Drain resolvió nuestros problemas. Ya no hay que purgar los drenajes ni agregar enzimas. ¡Este producto sí funciona!"

Jeff Bowe, gerente de proyecto

Raven Services Corporation (complejo federal de 14 pisos)

"Usamos este producto en todos los drenajes de nuestros baños; no solo eliminó el problema de olores, también hizo más seguro el entorno para nuestros clientes internos."

Mike Malone

FedEx Corporation

Para arquitectos e ingenieros.

El GD4 es el modelo que más se especifica en proyectos de construcción. Para textos de especificación en formato CSI, datos de desempeño ASSE 1072-2020 y la matriz completa de certificaciones, consulte la página técnica para arquitectos e ingenieros.

Sección de especificación 22 13 16
Producto de referencia Green Drain GD4, expediente IAPMO 9301
Patentes Varias patentes de EE. UU. e internacionales
Ver recursos para especificadores
Dibujo técnico
o vista previa de la ficha técnica
~500x400px
