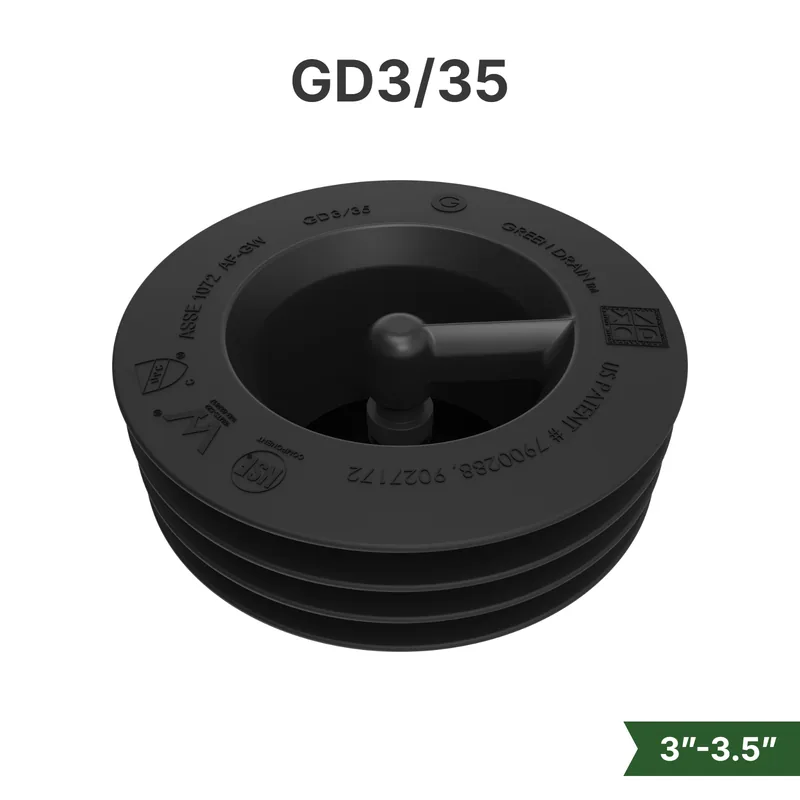

Sello sin agua de 3-3.5"
El empaque extendido cubre bocas de drenaje de 3" a 3.5" para máxima compatibilidad con sistemas de plomería internacionales. Certificado WaterMark.
Cómo funciona.
Green Drain es una válvula de una vía para su drenaje de piso. El agua baja y sale. Nada regresa.
Adentro hay una válvula suave de silicona. El agua al correr la abre; en cuanto el agua se detiene, se cierra y sella herméticamente contra gases de alcantarillado, olores y plagas. Como sella con silicona y no con agua, nunca se seca como puede pasarle a una trampa común, incluso si el drenaje pasa semanas sin usarse.
Se adapta a drenajes de 3" a 3.5", de 77 a 95 mm, y se coloca a mano. Sin herramientas, sin plomero, instalado en segundos.
Mida el tubo. No la rejilla, no el tazón.
Levante la rejilla. En el fondo del cuerpo del drenaje hay una boca de tubo redonda. Medida por el centro, de pared interior a pared interior, ese es el único número que importa. El GD3/35 se asienta en un tubo de 77 a 95 mm. Si la boca es ovalada, use la medida menor. Fuera de ese rango, le corresponde otra medida: vea todas las medidas.
No mida la rejilla
La rejilla es la tapa sobre la que se camina. Se apoya encima del cuerpo del drenaje y es más ancha que el tubo de abajo, así que su ancho no dice nada sobre el ajuste.
No mida el tazón
El tazón es el receptáculo bajo la rejilla que canaliza el agua hacia abajo. También es más ancho que el tubo. El Green Drain no se asienta aquí.
Mida el tubo
En el fondo del tazón está la boca redonda del tubo. Aquí es donde se asienta el Green Drain, así que este es el ancho que hay que medir. Límpiela y mida de pared interior a pared interior.
Guía completa de instalación (en inglés): cómo medir, elegir la medida e instalar.
¿No ve su drenaje? Si su salida es un tubo redondo dentro del rango del GD3/35, se adapta. La tapa de arriba no importa; el tubo de abajo sí. Retire primero cualquier canasta o filtro.
De una vía. Se abre cuando el agua baja y se cierra cuando el flujo se detiene. Sin agua que reponer, sin electricidad, sin cebado.
Revise el sello entre los 6 y 12 meses de uso y reemplácelo solo si es necesario.
Se instala en 30 segundos. Sin herramientas.
Levante la rejilla
La mayoría de las rejillas se levantan a mano. Algunas llevan un tornillo central; desatorníllelo y luego levante.
Mida la boca
Mida la boca del tubo en el fondo del tazón, de pared interior a pared interior. El GD3/35 se adapta a tubos de 77 a 95 mm.
Presione suavemente para asentar
Insértelo de 2 a 4 pulgadas bajo el borde del tubo. El empaque extendido de silicona sella firme contra las paredes del tubo.
Vuelva a colocar la rejilla
Coloque la rejilla de nuevo. Listo. Un piso comercial completo en una tarde.
Probado ASSE 1072. Los datos que importan.
El GD3/35 está probado según ASSE 1072-2020, el estándar norteamericano de desempeño para sellos mecánicos de drenajes de piso. Certificado WaterMark (Australia).
Especifique Green Drain en su próximo proyecto.
Descargue las familias Revit de cada modelo Green Drain; también estamos en BSD SpecLink y MasterSpec.
Especificaciones técnicas
| Modelo | GD3/35 |
| Medida de tubería | 3-3.5" (77-95mm) |
| Altura | 50 mm |
| Material del cuerpo | Plástico ABS |
| Material de la válvula | Caucho de silicona |
| Material del sello | Empaque de silicona (extendido) |
| Caudal | 105.70 L/min |
| Fuerza de apertura ASSE 1072 | 32 g |
| Vida útil en ciclos ASSE 1072 | >2,500 ciclos |
| Reducción de evaporación ASSE 1072 | >96% |
| Licencia WaterMark | WM-022837 (DN80) |
| Patentes | Varias patentes de EE. UU. e internacionales |
Industrias que atendemos.
El empaque extendido cubre bocas de drenaje de 3" a 3.5" para compatibilidad con sistemas de plomería internacionales.
Certificaciones y cumplimiento.
WaterMark Australia
WM-022837 (DN80)
Estándar ASSE 1072-2020
Estándar de desempeño para sellos mecánicos de trampaEvaluado bajo el expediente cUPC IAPMO R&T n.º 9301
HACCP International
Certificación de seguridad alimentaria (certificado RG-05)
NSF/ANSI 2
Certificado para equipos alimentarios
Prueba SGS de retención de aerosoles
Retención de más del 99.9% de un bacteriófago MS2 en aerosol, sustituto viral (informe QDF25-0049810-01)
Informe de prueba DTI
Informe de prueba del Instituto Tecnológico Danés (Rapport 957187)
