Vattenfritt vattenlås DN75-90
Förlängd manschett täcker avloppsöppningar från DN75 till DN90 (77–95 mm) för maximal kompatibilitet med internationella VVS-system. WaterMark-certifierat.
Så fungerar det.
Green Drain är en backventil för din golvbrunn. Vattnet rinner ner och ut. Inget kommer upp igen.
Inuti sitter en mjuk silikonventil. Rinnande vatten trycker upp den; i samma stund som vattnet stannar stänger den och tätar effektivt mot avloppsgaser, lukter och skadedjur. Eftersom den tätar med silikon i stället för vatten torkar den aldrig ut som ett vanligt vattenlås kan göra, även om avloppet står oanvänt i veckor.
Det passar avlopp från DN75 till DN90 (77 till 95 mm) och läggs i för hand. Inga verktyg, ingen rörmokare, monterat på några sekunder.
Monterat på 30 sekunder. Utan verktyg.

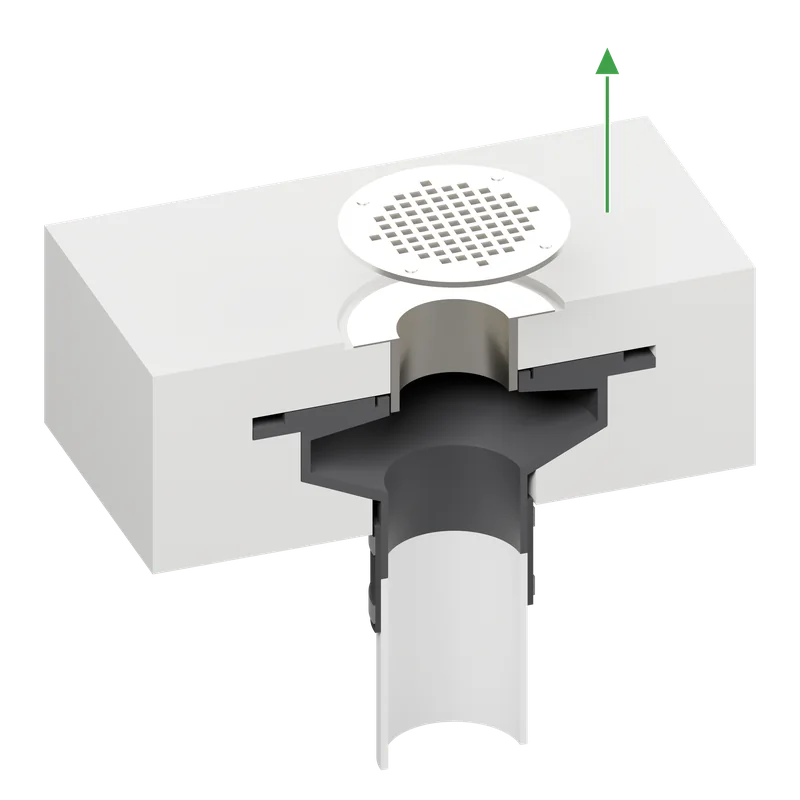

Lyft av gallret
De flesta galler lyfts rakt upp för hand. Vissa hålls fast med en skruv i mitten; skruva ur den och lyft.
Mät öppningen
Mät röröppningen i botten av skålen, från innervägg till innervägg. GD3/35 passar 77 till 95 mm.

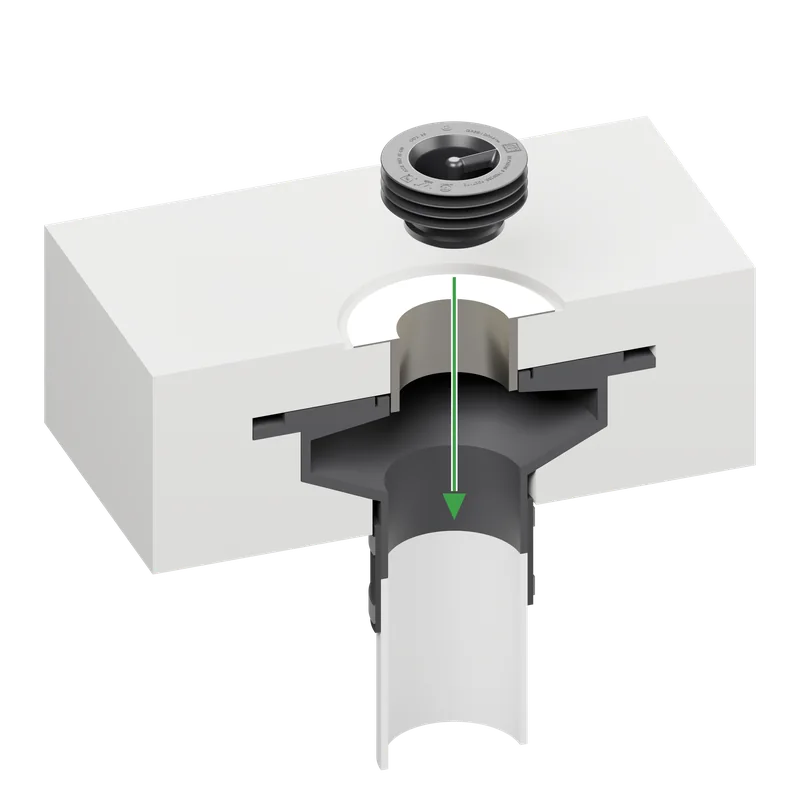

Tryck försiktigt på plats
Placera det 5 till 10 cm under rörets överkant. Den förlängda silikonmanschetten sluter tätt mot rörväggen.

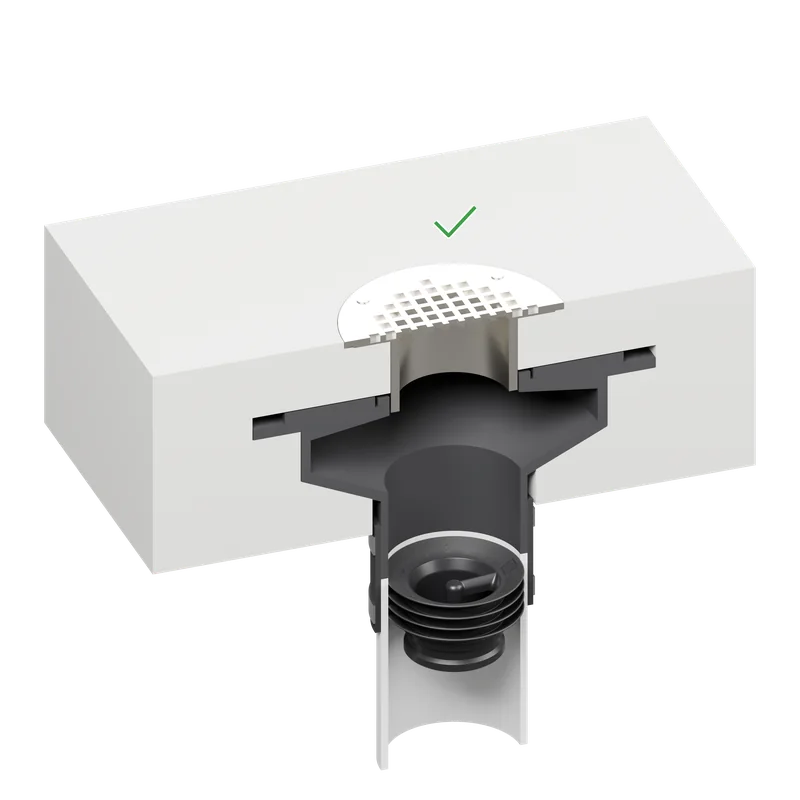

Sätt tillbaka gallret
Lägg tillbaka gallret. Klart. Ett helt kommersiellt våningsplan på en eftermiddag.
ASSE 1072-testad. Data som betyder något.
GD3/35 är testad enligt ASSE 1072-2020, den nordamerikanska prestandastandarden för mekaniska vattenlås till golvbrunnar. WaterMark-certifierad (Australien).
Föreskriv Green Drain i ditt nästa projekt.
Ladda ner Revit-familjer för alla Green Drain-modeller, och hitta oss i BSD SpecLink och MasterSpec.
Tekniska specifikationer
| Modell | GD3/35 |
| Rörstorlek | DN75-90 (77–95 mm) |
| Höjd | 50 mm |
| Husmaterial | ABS-plast |
| Ventilmaterial | Silikongummi |
| Tätningsmaterial | Silikonmanschett (förlängd) |
| Flöde | 105,70 l/min |
| ASSE 1072 öppningskraft | 32 g |
| ASSE 1072 cykelhållbarhet | >2 500 cykler |
| ASSE 1072 avdunstningsreduktion | >96 % |
| WaterMark-licens | WM-022837 (DN80) |
| Patent | Flera amerikanska och internationella patent |
Branscher vi betjänar.
Den förlängda manschetten täcker avloppsöppningar från DN75 till DN90 för kompatibilitet med internationella VVS-system.
Certifieringar och överensstämmelse.
WaterMark Australia
WM-022837 (DN80)
Standarden ASSE 1072-2020
Prestandastandard för mekaniska vattenlåsUtvärderad under IAPMO R&T cUPC-ärende nr 9301
HACCP International
Livsmedelssäkerhetscertifiering (certifikat RG-05)
NSF/ANSI 2
Certifierad för livsmedelsutrustning
SGS-test av aerosolretention
Höll kvar över 99,9 % av en aerosoliserad MS2-bakteriofag, virussurrogat (rapport QDF25-0049810-01)
DTI-testrapport
Testrapport från Danska Teknologiska Institutet (Rapport 957187)
