Green Drain GD25 trockener Geruchsverschluss für DN65-Bodenabläufe

Hauptbild

Querschnitt

Einzelteile

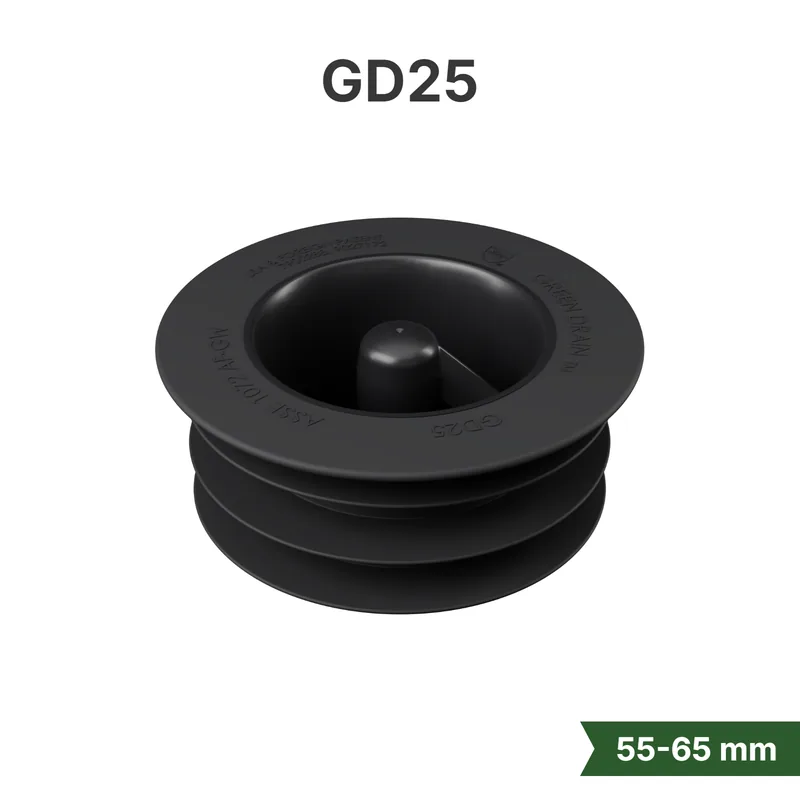

GD25

Trockener Geruchsverschluss DN65

Name: GD25 - 2.5" Waterless Trap Seal
Brand: Green Drain
SKU: GD25

Passend für Ablauföffnungen DN65 (64–72 mm). Einfach einsetzen, ohne Werkzeug.

Internationale Verfügbarkeit auf Anfrage

Rohrgröße DN65 (64–72 mm)

Durchflussrate 72,50 l/min

Montagezeit 30 Sekunden

Angebot anfordern EMEA-Team kontaktieren

WaterMark-zertifiziert

ASSE 1072-geprüft

Versand aus Dänemark

Prüfen Sie den Verschluss nach etwa 6 bis 12 Monaten im Einsatz, um sicherzustellen, dass das Silikon intakt ist und zuverlässig abdichtet. Tauschen Sie ihn nur bei Bedarf aus: Stark genutzte Abläufe verschleißen früher, wenig genutzte halten oft ein Jahr oder länger.

Schnittdarstellung eines DN65-Bodenablaufs mit Geruchsverschluss

So funktioniert es.

Green Drain ist ein Rückschlagventil für Ihren Bodenablauf. Wasser fließt nach unten ab. Nichts kommt zurück.

Im Inneren sitzt ein weiches Silikonventil. Ablaufendes Wasser drückt es auf; sobald der Wasserfluss stoppt, schließt es und dichtet zuverlässig gegen Kanalgase, Gerüche und Schädlinge ab. Weil die Abdichtung über Silikon statt über Wasser erfolgt, trocknet der Verschluss nie aus wie ein herkömmlicher Siphon, selbst wenn der Ablauf wochenlang nicht genutzt wird.

Er passt in DN65-Abläufe von 64 bis 72 mm und wird von Hand eingesetzt. Kein Werkzeug, kein Installateur, montiert in Sekunden.

Passt er? Erst messen

Messen Sie das Rohr. Nicht den Rost, nicht die Schale.

Heben Sie den Rost ab. Am Boden des Ablaufkörpers liegt eine runde Rohröffnung. Durch die Mitte gemessen, von Innenwand zu Innenwand: Das ist das einzige Maß, das zählt. Der GD25 sitzt in einem Rohr von 64 bis 72 mm (2,5 Zoll). Ist die Öffnung oval, nehmen Sie den kleineren Wert. Außerhalb dieses Bereichs passt eine andere Größe: alle Größen ansehen.

Ablauf im Schnitt mit hervorgehobenem Rost: nicht das zu messende Teil

Nicht den Rost messen

Der Rost ist die Abdeckung, auf der man läuft. Er liegt oben auf dem Ablaufkörper und ist breiter als das Rohr darunter. Seine Breite sagt also nichts über die Passung aus.

Ablauf im Schnitt mit hervorgehobener Schale: nicht das zu messende Teil

Nicht die Schale messen

Die Schale ist das Becken unter dem Rost, das das Wasser nach unten leitet. Auch sie ist breiter als das Rohr. Hier sitzt der Green Drain nicht.

Ablauf im Schnitt mit hervorgehobenem Rohr: das zu messende Teil

Das Rohr messen

Am Boden der Schale liegt die runde Rohröffnung. Hier sitzt der Green Drain, also ist das die Breite, die Sie messen. Sauber wischen, dann von Innenwand zu Innenwand messen.

Bodenablauf von oben ohne Rost: ein Maßband über der Rohröffnung von A bis B — **Von A bis B messen.** Die Rohröffnung am Boden der Schale.

Vollständige Installationsanleitung (auf Englisch): messen, Größe wählen, einsetzen.

Passt in diese Abläufe

Runder Bodenablauf, isometrisch, mit hervorgehobenem Rohrauslass — Rund

Quadratischer Bodenablauf, isometrisch, mit hervorgehobenem Rohrauslass — Quadratisch

Bodensinkkasten, isometrisch, mit hervorgehobenem Rohrauslass — Bodensinkkasten

Entwässerungsrinne, isometrisch, mit hervorgehobenem Rohrauslass — Rinne

Jeder Bodenablauf, dessen Auslass ein rundes Rohr im Bereich des GD25 ist. Die Form des Rosts spielt keine Rolle; das Rohr darunter schon. Entfernen Sie zuerst Korb oder Sieb aus der Schale.

GD25 im Schnitt, Wasser fließt durch die geöffnete Schürze nach unten — **Wasser fließt.** Die Silikonschürze öffnet sich und das Wasser läuft durch.

GD25 im Schnitt, Schürze geschlossen, Kanalgase bleiben unten — **Kein Durchfluss.** Die Schürze schließt sich. Luft, Gerüche und Insekten bleiben unten.

Das Ventil, zwei Zustände

Nur in eine Richtung. Öffnet für ablaufendes Wasser, schließt, sobald der Durchfluss stoppt. Kein Wasser nachfüllen, kein Strom, keine Erstbefüllung.

Prüfen Sie den Verschluss nach etwa 6 bis 12 Monaten im Einsatz und tauschen Sie ihn nur bei Bedarf aus.

Montiert in 30 Sekunden. Ohne Werkzeug.

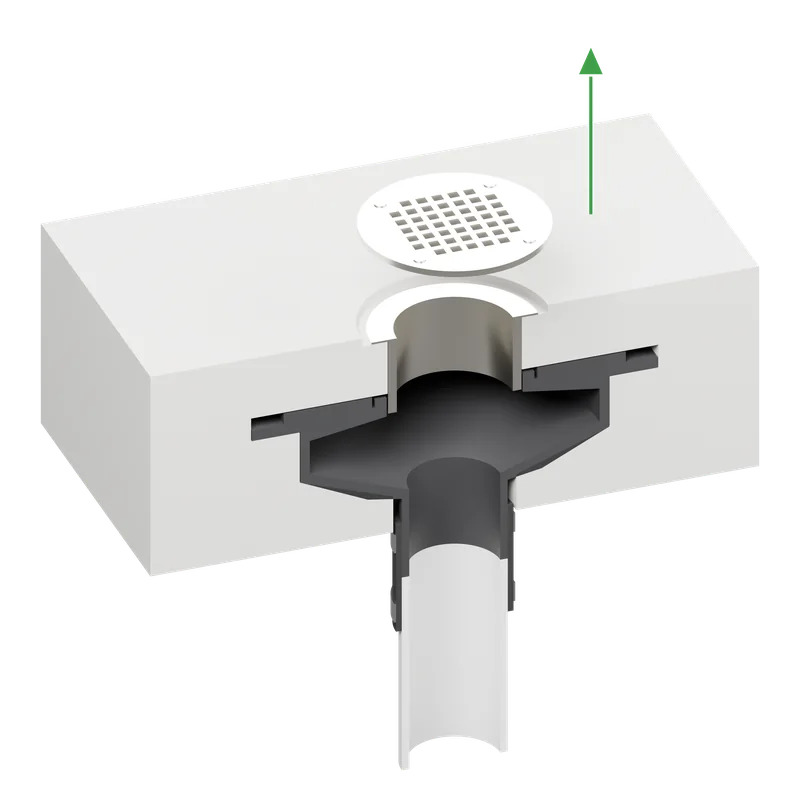

Schritt 1: der vom Bodenablauf abgehobene Rost, im Schnitt

Rost abheben

Die meisten Roste lassen sich von Hand abheben. Manche sind mit einer mittigen Schraube gesichert; herausdrehen, dann abheben.

Schritt 2: Messen der Rohröffnung am Boden des Ablaufs, von Innenwand zu Innenwand

Öffnung messen

Messen Sie die Rohröffnung am Boden der Schale, von Innenwand zu Innenwand. Der GD25 passt in 64 bis 72 mm (2,5 Zoll).

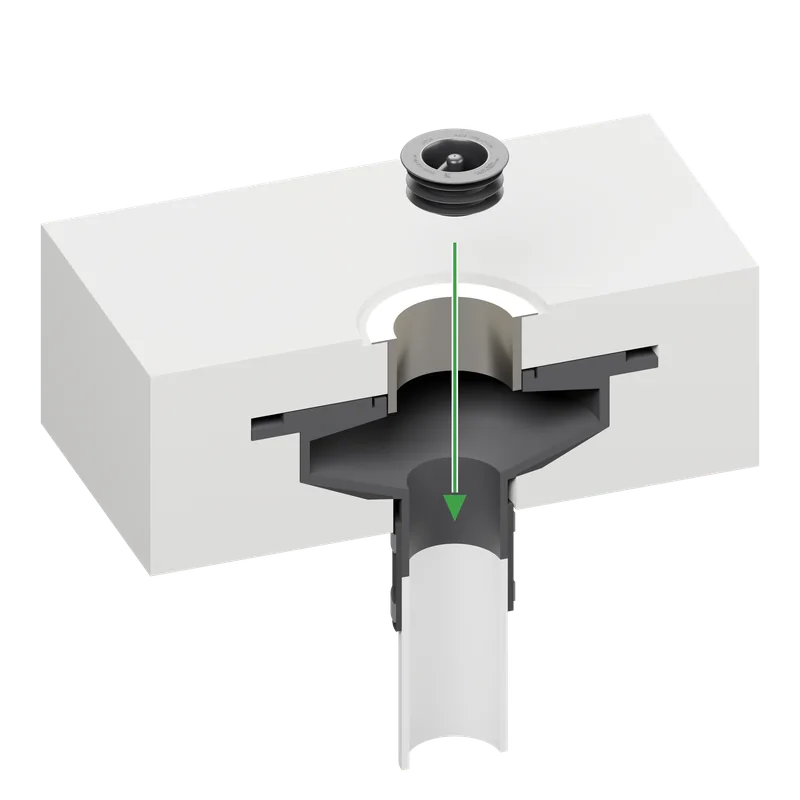

Schritt 3: der GD25 wird in die Rohröffnung gedrückt

Eindrücken

Drücken Sie den Green Drain von Hand in das Rohr, bis er 50 bis 100 mm (2 bis 4 Zoll) unter der Rohroberkante sitzt. Die Silikondichtmanschette dichtet eng an der Rohrwand ab.

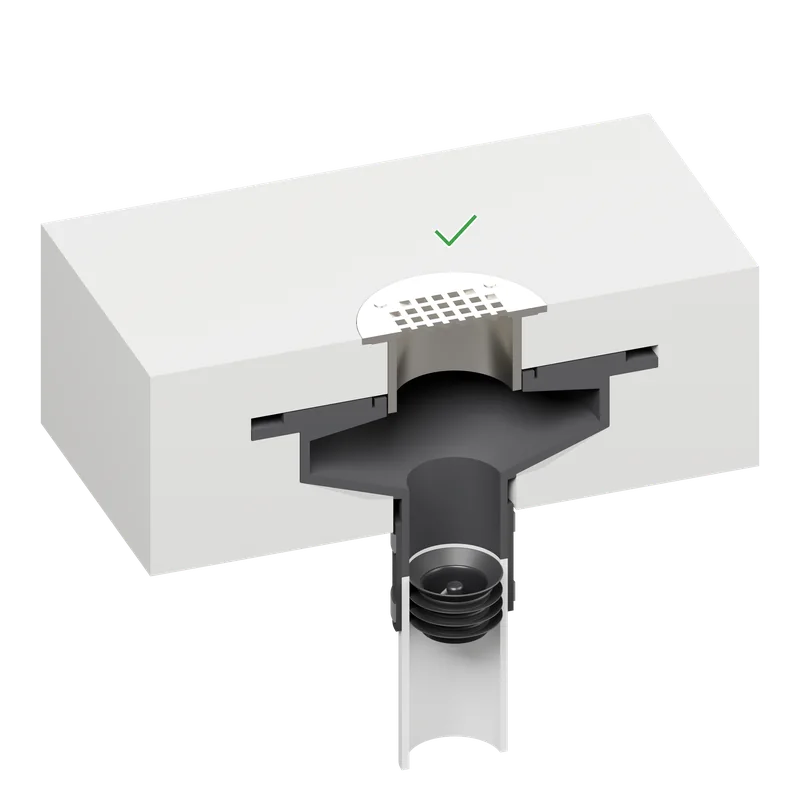

Schritt 4: der Rost liegt wieder über dem eingesetzten GD25

Rost wieder einsetzen

Rost wieder auflegen. Fertig. Nichts anzuschließen, zu befüllen oder nachzufüllen, und ein komplettes Gewerbegeschoss ist an einem Nachmittag erledigt. Lässt sich von Hand oder mit dem Ausziehwerkzeug herausnehmen.

Für Planer & Ingenieure

Schreiben Sie Green Drain in Ihrem nächsten Projekt aus.

Laden Sie die Revit-Familien für jedes Green-Drain-Modell herunter. Sie finden uns außerdem in BSD SpecLink und MasterSpec.

Revit-Familien herunterladen Alle technischen Daten ansehen →

Technische Daten

Modell	GD25
Rohrgröße	DN65 / 64–72 mm (2,5″)
Höhe	ca. 35 mm
Gehäusematerial	ABS-Kunststoff
Ventilmaterial	Silikonkautschuk
Dichtungsmaterial	Silikondichtmanschette
Durchflussrate	72,50 l/min
WaterMark-Lizenz	WM-022837
Patente	Mehrere US- und internationale Patente
