Siphon sec DN50
Convient aux orifices d’évacuation DN50 (51–59 mm). Se pose sans outil, en quelques secondes.
Hors TVA. Expédié depuis notre entrepôt UE au Danemark.
Inspectez le siphon après 6 à 12 mois de service pour vérifier que le silicone est intact et assure toujours l’étanchéité. Remplacez-le uniquement si nécessaire : les évacuations très sollicitées s’usent plus vite, celles peu utilisées durent souvent un an ou plus.
Comment ça fonctionne.
Green Drain est un clapet anti-retour pour votre siphon de sol. L’eau s’écoule vers le bas. Rien ne remonte.
À l’intérieur se trouve un clapet souple en silicone. L’eau qui s’écoule l’ouvre ; dès que l’écoulement s’arrête, il se referme et bloque hermétiquement gaz d’égout, odeurs et nuisibles. Comme l’étanchéité repose sur le silicone et non sur l’eau, il ne s’assèche jamais comme un siphon classique, même si l’évacuation reste inutilisée pendant des semaines.
Il se pose à la main dans les évacuations DN50, de 51 à 59 mm. Sans outil, sans plombier, installé en quelques secondes.
Mesurez le tuyau. Pas la grille, pas la cuvette.
Soulevez la grille. Au fond du corps du siphon se trouve l'ouverture ronde du tuyau. Mesurée d'une paroi intérieure à l'autre, en passant par le centre : c'est la seule cote qui compte. Le GD2 se loge dans un tuyau de 51 à 59 mm (2″). Si l'ouverture est ovale, prenez la plus petite mesure. Hors de cette plage, une autre taille convient : voir toutes les tailles.
Ne mesurez pas la grille
La grille est le couvercle sur lequel on marche. Elle repose sur le corps du siphon et est plus large que le tuyau en dessous : sa largeur ne renseigne en rien sur la taille à choisir.
Ne mesurez pas la cuvette
La cuvette est la partie creuse sous la grille qui canalise l'eau vers le bas. Elle aussi est plus large que le tuyau. Le Green Drain ne se place pas là.
Mesurez le tuyau
Au fond de la cuvette se trouve l'ouverture ronde du tuyau. C'est là que le Green Drain se loge, c'est donc cette largeur qu'il faut mesurer. Essuyez-la, puis mesurez de paroi intérieure à paroi intérieure.
Guide d'installation complet (en anglais) : mesurer, choisir la taille, installer.
Tout siphon de sol dont la sortie est un tuyau rond dans la plage du GD2. La forme de la grille n'a pas d'importance ; le tuyau en dessous, si. Retirez d'abord tout panier ou crépine de la cuvette.
Anti-retour. S'ouvre au passage de l'eau, se referme dès que l'écoulement s'arrête. Pas d'eau à rajouter, pas d'électricité, rien à amorcer.
Contrôlez le siphon sec au bout de 6 à 12 mois de service et ne le remplacez qu'en cas de besoin.
Posé en 30 secondes. Sans outil.

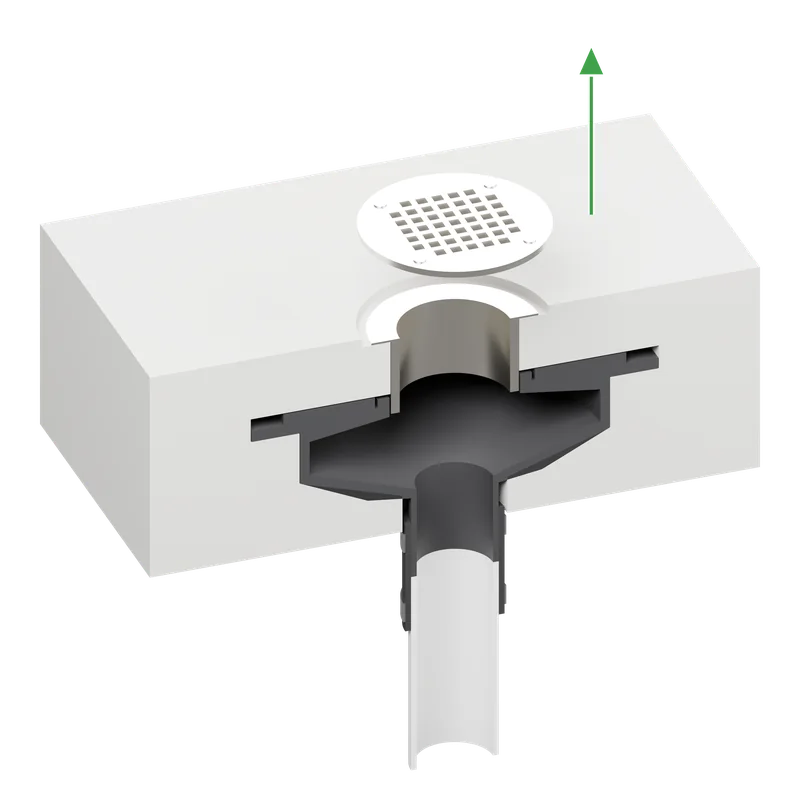

Soulevez la grille
La plupart des grilles se retirent simplement à la main. Certaines sont fixées par une vis centrale : dévissez-la, puis soulevez la grille.

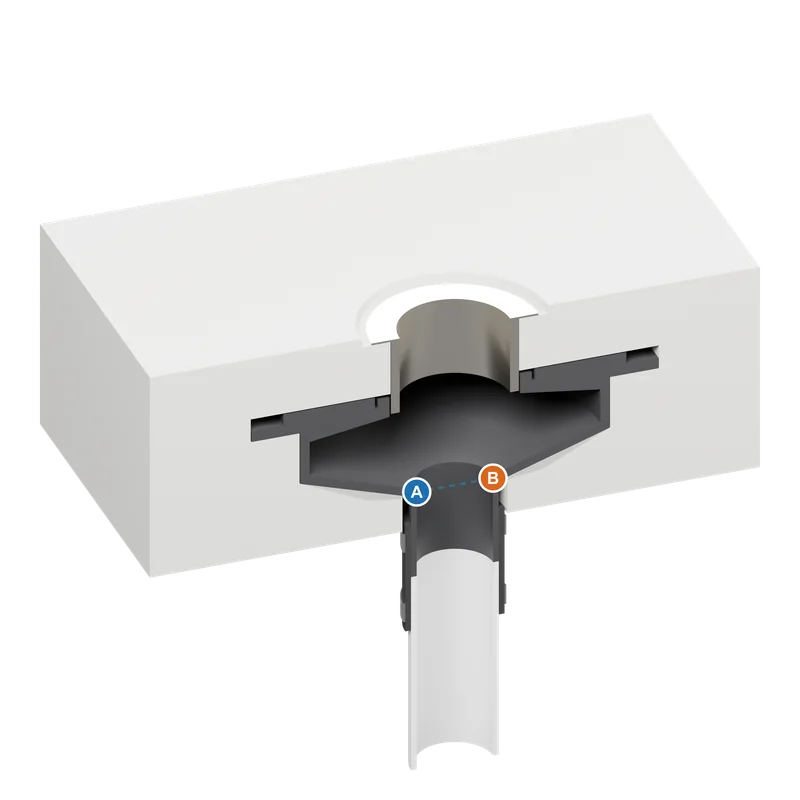

Mesurez l'ouverture
Mesurez l'ouverture du tuyau au fond de la cuvette, de paroi intérieure à paroi intérieure. Le GD2 convient aux tuyaux de 51 à 59 mm (2″).

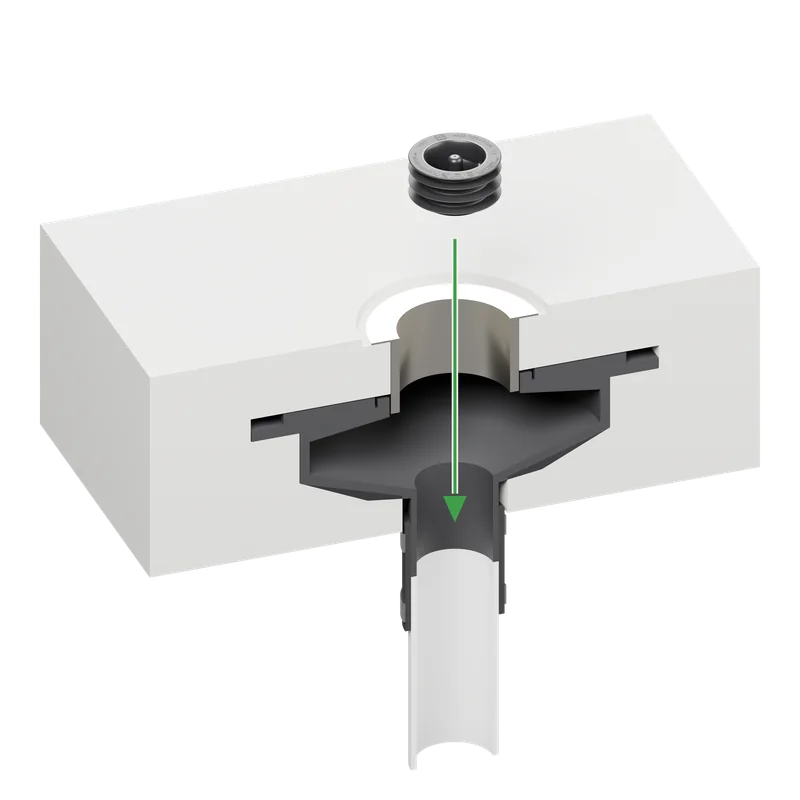

Enfoncez-le
Enfoncez le Green Drain dans le tuyau à la main, jusqu'à 50 à 100 mm (2 à 4 pouces) sous le haut du tuyau. La manchette en silicone épouse fermement les parois du tuyau.

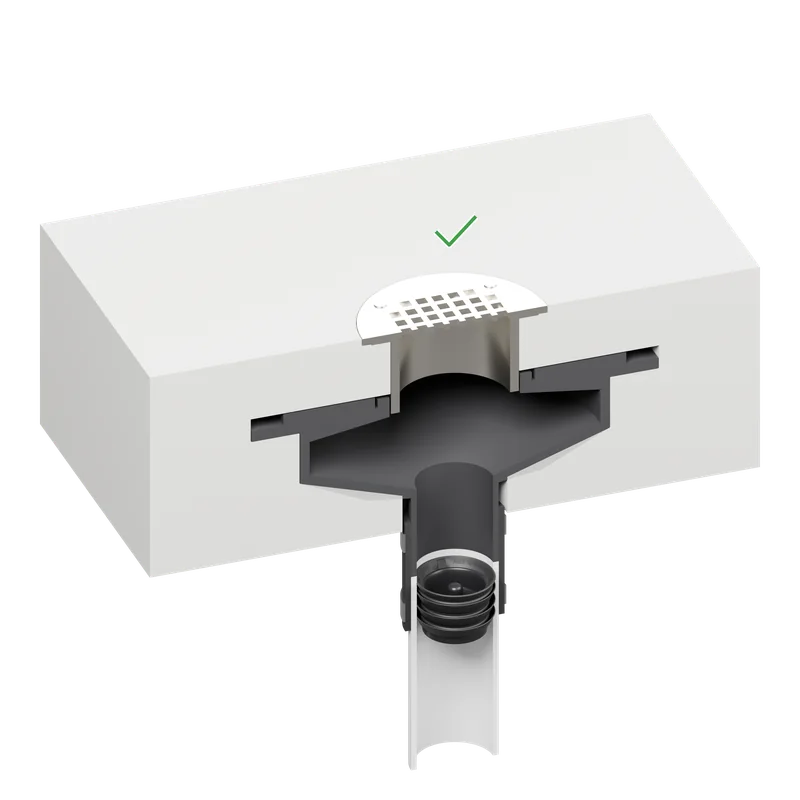

Remettez la grille
Remettez la grille en place. C'est terminé. Rien à câbler, à amorcer ni à remplir, et tous les siphons d'un local commercial se traitent en un après-midi. Se retire à la main ou avec l' outil d'extraction.
Prescrivez Green Drain dans votre prochain projet.
Téléchargez les familles Revit de chaque modèle Green Drain. Vous nous trouverez aussi dans BSD SpecLink et MasterSpec.
Caractéristiques techniques
| Modèle | GD2 |
| Diamètre | DN50 / 51–59 mm (2″) |
| Hauteur | 33 mm |
| Diamètre du corps (sans manchette) | 42,66 mm (1,680″) |
| Corps avec manchette | 60,55 mm (2,384″) de large × 32,7 mm (1,287″) |
| Matériau du corps | Plastique ABS |
| Matériau du clapet | Caoutchouc silicone |
| Matériau d’étanchéité | Manchette en silicone |
| Débit | 82,50 l/min |
| Résistance à la pression (DTI) | 661 Pa |
| Licence WaterMark | WM-022837 (DN50) |
| Brevets | Plusieurs brevets américains et internationaux |
Les secteurs que nous servons.
Green Drain est installé dans les établissements les plus variés.
Certifications et conformité.
Homologué cUPC
Dossier IAPMO 9301
Norme ASSE 1072-2020
Norme de performance des obturateurs mécaniques de siphonÉvalué sous le dossier cUPC IAPMO R&T n° 9301
CE / ETA-18/0536
Évaluation technique européenne
NSF/ANSI 2
Certifié pour les équipements alimentaires
HACCP International
Certification de sécurité alimentaire (certificat RG-05)
WaterMark Australia
WM-022837 (DN50)
Essai SGS de rétention d’aérosols
Rétention de plus de 99,9 % d’un bactériophage MS2 en aérosol (substitut viral)
Rapport d’essai DTI
Institut technologique danois (Rapport 957187)
IAPMO R&T
Laboratoire d’essais accrédité
VA Godkendelse
Agrément danois de plomberie
