Sifone a secco DN80
Adatto a bocche di scarico DN80 (68–81 mm). Si inserisce senza attrezzi, in pochi secondi.
IVA esclusa. Spedito dal nostro magazzino UE in Danimarca.
Ispezionare il sifone dopo circa 6-12 mesi di servizio per verificare che il silicone sia integro e la tenuta corretta. Sostituire solo se necessario: gli scarichi molto utilizzati si usurano prima, quelli poco utilizzati durano spesso un anno o più.
Come funziona.
Green Drain è una valvola di non ritorno per il tuo scarico a pavimento. L’acqua scende e defluisce. Nulla risale.
All’interno si trova una valvola morbida in silicone. L’acqua che scorre la apre; appena il flusso si ferma, si richiude e sigilla ermeticamente contro gas fognari, odori e infestanti. Poiché la tenuta è affidata al silicone e non all’acqua, non si secca mai come può accadere a un sifone tradizionale, anche se lo scarico resta inutilizzato per settimane.
Si inserisce a mano negli scarichi DN80, da 68 a 81 mm. Senza attrezzi, senza idraulico, installato in pochi secondi.
Misura il tubo. Non la griglia, non la vaschetta.
Solleva la griglia. Sul fondo del corpo dello scarico c'è l'apertura tonda del tubo. Misurata passando per il centro, da parete interna a parete interna: è l'unico numero che conta. Il GD3 si inserisce in un tubo da 68 a 81 mm (3 pollici). Se l'apertura è ovale, usa il valore più piccolo. Fuori da questo intervallo va bene un'altra misura: vedi tutte le misure.
Non misurare la griglia
La griglia è il coperchio su cui si cammina. Poggia sopra il corpo dello scarico ed è più larga del tubo sottostante, quindi la sua larghezza non dice nulla sulla misura da scegliere.
Non misurare la vaschetta
La vaschetta è la conca sotto la griglia che convoglia l'acqua verso il basso. Anche questa è più larga del tubo. Il Green Drain non va qui.
Misura il tubo
Sul fondo della vaschetta c'è l'apertura tonda del tubo. È qui che si posiziona il Green Drain, quindi è questa la larghezza da misurare. Puliscila, poi misura da parete interna a parete interna.
Guida completa all'installazione (in inglese): misurare, scegliere la misura, installare.
Qualsiasi scarico a pavimento la cui uscita sia un tubo tondo nell'intervallo del GD3. La forma della griglia non conta; il tubo sotto sì. Rimuovi prima eventuali cestelli o filtri dalla vaschetta.
Di non ritorno. Si apre per l'acqua che scende, si chiude quando il flusso si ferma. Niente acqua da rabboccare, niente corrente, niente da adescare.
Controlla il sifone dopo circa 6-12 mesi di servizio e sostituiscilo solo se necessario.
Installato in 30 secondi. Senza attrezzi.

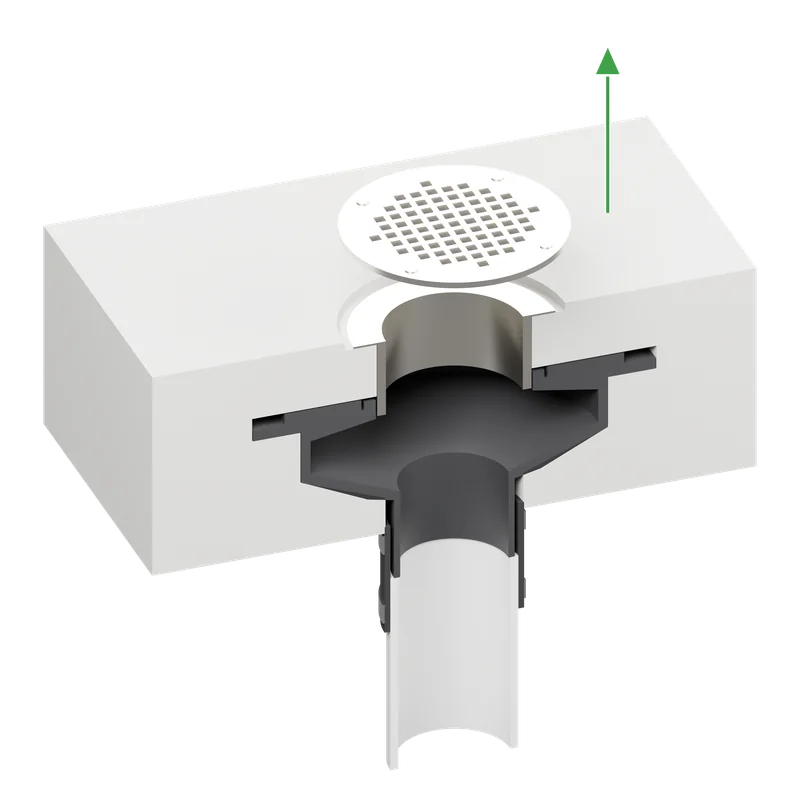

Solleva la griglia
La maggior parte delle griglie si solleva a mano. Alcune sono fissate con una vite centrale: svitala, poi solleva.
Misura l'apertura
Misura l'apertura del tubo sul fondo della vaschetta, da parete interna a parete interna. Il GD3 è adatto a tubi da 68 a 81 mm (3 pollici).

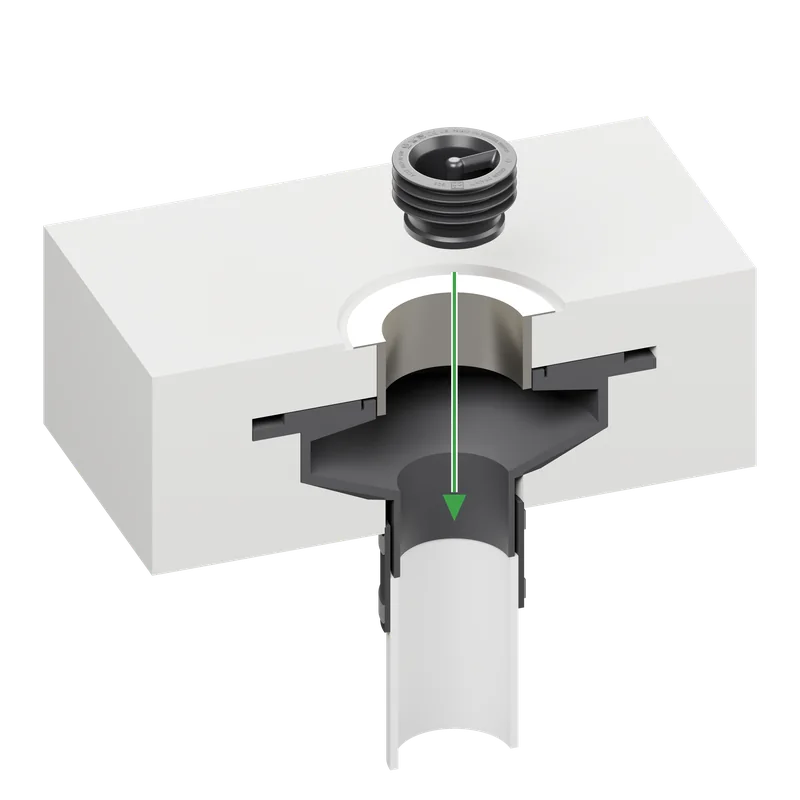

Premilo in sede
Spingi il Green Drain nel tubo a mano finché non si trova 50-100 mm (2-4 pollici) sotto il bordo del tubo. La guarnizione in silicone aderisce saldamente alle pareti del tubo.

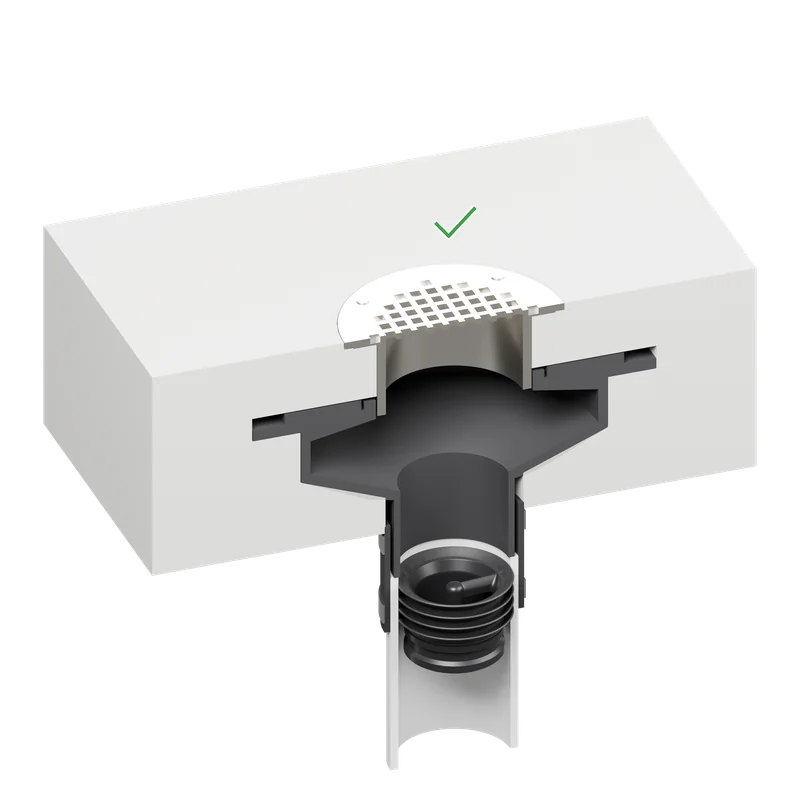

Rimetti la griglia
Rimetti la griglia. Fatto. Niente da collegare, adescare o rabboccare, e tutti gli scarichi di un piano commerciale si fanno in un pomeriggio. Si estrae a mano o con l' attrezzo di estrazione.
Testato da SGS. I dati che contano.
Il GD3 è stato il modello di prova dei test di laboratorio SGS, che hanno dimostrato una ritenzione di oltre il 99,9 % di un batteriofago MS2 aerosolizzato, un surrogato virale validato.
Prescrivi Green Drain nel tuo prossimo progetto.
Scarica le famiglie Revit di ogni modello Green Drain. Siamo presenti anche in BSD SpecLink e MasterSpec.
Specifiche tecniche
| Modello | GD3 |
| Misura del tubo | DN80 / 68–81 mm (3″) |
| Altezza | 51 mm |
| Diametro del corpo (senza guarnizione) | 61,49 mm (2,421″), base 66,68 mm (2,625″) |
| Corpo con guarnizione | 82,76 mm (3,258″) di larghezza × 50,5 mm (1,988″) |
| Materiale del corpo | Plastica ABS |
| Materiale della valvola | Gomma siliconica |
| Materiale di tenuta | Guarnizione in silicone |
| Portata | 105,70 l/min |
| Resistenza alla pressione (DTI) | 660 Pa |
| Test SGS di ritenzione di aerosol | >99,9 % di ritenzione di un surrogato virale MS2 aerosolizzato |
| Licenza WaterMark | WM-022837 (DN80) |
| Brevetti | Diversi brevetti statunitensi e internazionali |
I settori che serviamo.
Green Drain è installato nelle strutture più diverse.
Certificazioni e conformità.
Omologato cUPC
Pratica IAPMO 9301
Norma ASSE 1072-2020
Norma prestazionale per dispositivi meccanici di tenutaValutato nella pratica cUPC IAPMO R&T n. 9301
CE / ETA-18/0536
Valutazione tecnica europea
NSF/ANSI 2
Certificato per attrezzature alimentari
HACCP International
Certificazione di sicurezza alimentare (certificato RG-05)
WaterMark Australia
WM-022837 (DN80)
Test SGS di ritenzione di aerosol
Oltre il 99,9 % di ritenzione del surrogato virale MS2
Testato dal DTI
Rapport 957187
IAPMO R&T
Laboratorio di prova accreditato
VA Godkendelse
Approvazione idraulica danese
